かるてんTL工法

「かるてん」を下からビス留めできる天井質量2kg/m2以下のテイジンオリジナルの軽量天井工法です。

施工事例一覧はこちら ≫ 施工要領書DL (PDF:1.80MB) ≫

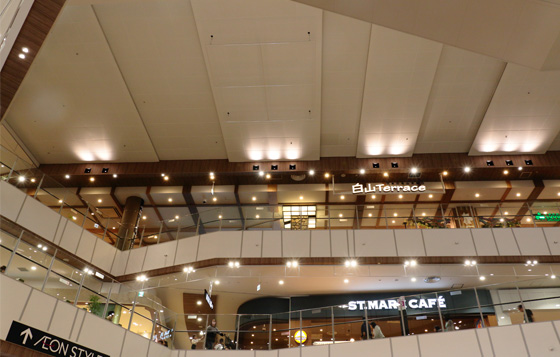

施工例イオンモール新小松

「かるてんTL工法」の特長

  • 特定天井の対象外となる天井質量2kg/m2以下の工法です。
  • 専用のアルミ製下地を使用した、在来工法に近い簡単な施工法です。
  • ボードと同様にビス留めが可能です。

「かるてんTL工法」施工動画

工法説明

  • アルミ製の野縁受けをピッチ@910で吊り込み、直行方向に野縁を留め付けます。
    野縁は野縁受けの切欠き部で交差するため、野縁と野縁受けは同面となります。
  • 「かるてん」を野縁と野縁受けにビス留めします。

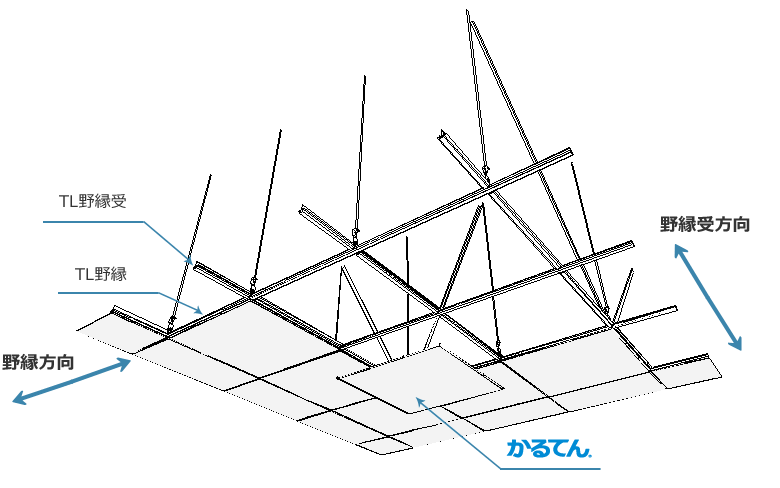

標準仕様

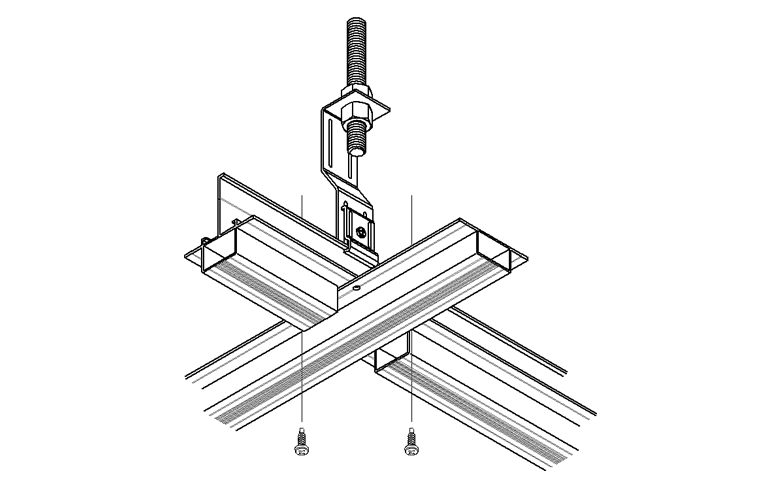

野縁と野縁受けの交差部

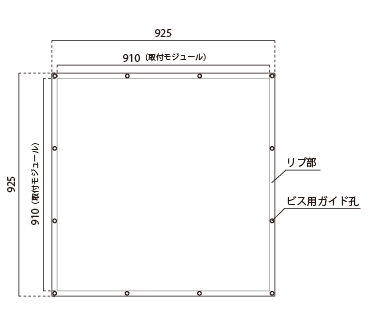

製品規格・寸法

「かるてんTL工法」用の「かるてん」は下記のタイプになります。

サイズ

モジュール
(かるてん外寸)
表面色
不燃認定番号
910x910
(925x925 ビス12孔)
ホワイト
NM-3966
ブラック
NM-3968
マーブル
NM-4524
プリント
NM-4271

テイジンは軽量天井材「かるてん」の開発だけではなく、
「かるてん」を用いた工法の開発まで行っています。
天井の安全対策をお考えでしたら、工法選びからテイジンにご相談ください。
